TEM 平台 · 4D-STEM 直接电子探测相机
DRTEM · Huangshan Series
事件驱动高速探测
黄山 1C-T
黄山 1C-T 是基于 Timepix3 芯片的直接电子探测相机，具有卓越的时间分辨率与零噪声读出能力，能为透射电子显微镜（TEM）和扫描电子显微镜（SEM）成像应用提供前所未有的高速成像解决方案。它支持单电子探测，时间分辨率高达1.56ns，适用于超高速原位成像、四维扫描透射电子成像（4D-STEM）和电子叠层成像（Ptychography）等对成像速度以及单电子成像能力有极高要求的科研场景。推动高速、高探测效率的新时代。
| 256 × 256像素阵列 | 1.56 ns时间分辨率 | 5.12 Gb/s数据吞吐量 |
PRODUCT POSITIONING
面向 TEM 平台的 4D-STEM 解决方案
完整解决方案包含黄山1C-T相机、数据采集工作站、（可选)数据重构工作站、专业应用支持与培训服务。通过搭配专业的读出系统与数据处理工作站，可为高端电子显微成像如三维电子衍射、4D-STEM等前沿科研工作提供强有力支持。
CORE VALUE
事件驱动连续采集，适用于超高速原位成像、4D-STEM和电子叠层成像等对成像速度以及单电子成像能力有极高要求的科研场景。
ADVANTAGES
核心优势
01｜事件驱动，零读出噪声
采用 Timepix3 事件驱动架构，记录电子撞击的坐标及时间戳；事件模式仅输出电子事件，减少冗余数据，并实现零读出噪声。
02｜纳秒级时间分辨率
具备 1.56 ns 时间分辨率，支持事件驱动连续数据采集，适用于需要高速响应的 4D-STEM 实验。
03｜高速采集与同步扫描
支持 0.2 μs 最小驻留时间和 MHz 级同步控制，适用于超快 4D-STEM 数据采集；数据吞吐量达 5.12 Gb/s。
04｜低剂量成像与灵活读出
适用于电子束敏感材料成像；支持事件驱动与帧模式两种读出模式，可根据实验需要选择电子事件输出或宽动态范围帧成像。
05｜一体化系统与灵活安装
系统包含黄山1C-T探测器、数据采集工作站及配套软件，并可选配数据重构工作站；探头采用可伸缩设计，支持 底部安装，可与CEOS CEFID能量过滤器联合适用。
SOFTWARE
GS4D 软件支持
GS4D 为 4D-STEM 成像流程提供可视化支持，可实时显示帧图像及会聚束电子衍射图（CBED），通过选区进行虚拟成像，并支持 iDPC、iCoM 等模式。软件还支持自定义 STEM 扫描路径、ROI 区域选择，以及 .h5、.npy 等开放数据格式，便于后续数据分析。
APPLICATIONS
应用方向
动态成像与原位实验：超高速捕捉材料在变化过程中的瞬态行为。
三维电子衍射：高精度解析纳米级或电子束敏感样品的单晶结构。
4D-STEM扫描透射成像：电子束敏感材料成像，有机材料（如金属有机框架MOFs、蛋白颗粒等）。
低剂量 Ptychography：利用事件驱动架构的超高检测效率，在极低电子剂量下实现束流敏感材料（如 MOFs, 沸石等）的亚埃级原子解析。
原位 4D-STEM 成像：将空间分辨与时间演化结合，精准捕捉动态微观过程。
APPLICATION EXAMPLE
应用案例

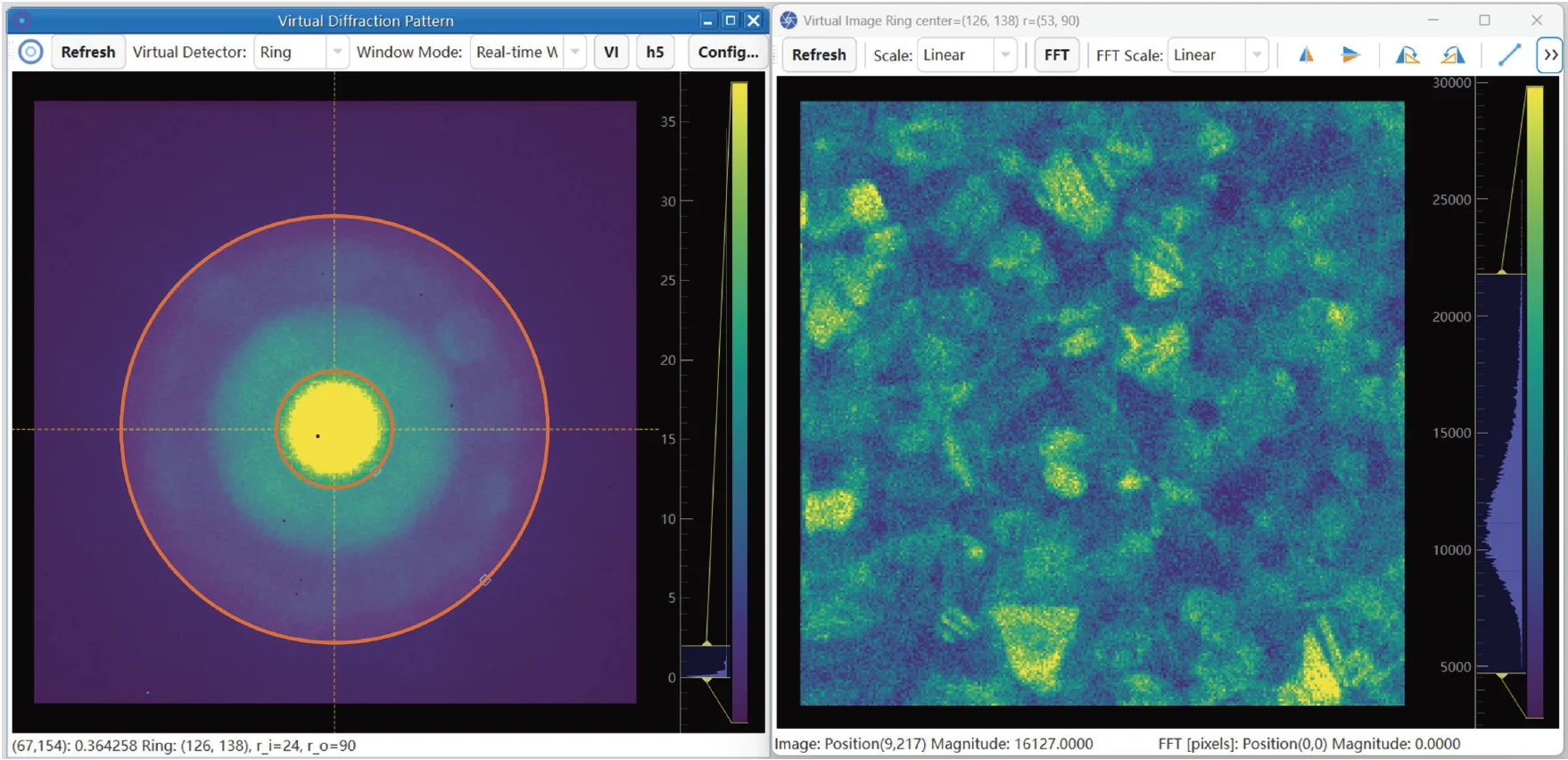

基于 GS4D 软件实现实时数据采集与分析
欢迎了解更多
我们诚邀您进一步了解【黄山1C-T】在不同科研与产业场景中的实际表现。欢迎联系我们获取产品资料、技术支持，或预约现场演示。
